EM-8390

産品型号：

EM-8390

産品規格：

産品型号	EM-8390
CPU	Intel Whiskey Lake-U/I3/I5/I7
芯片組	Intel Whiskey Lake
內存	2條內存支持雙通道DDR4,容量最大支持64GB
BIOS	AMI EFI BIOS
Super I/O	Fintek F81866AD

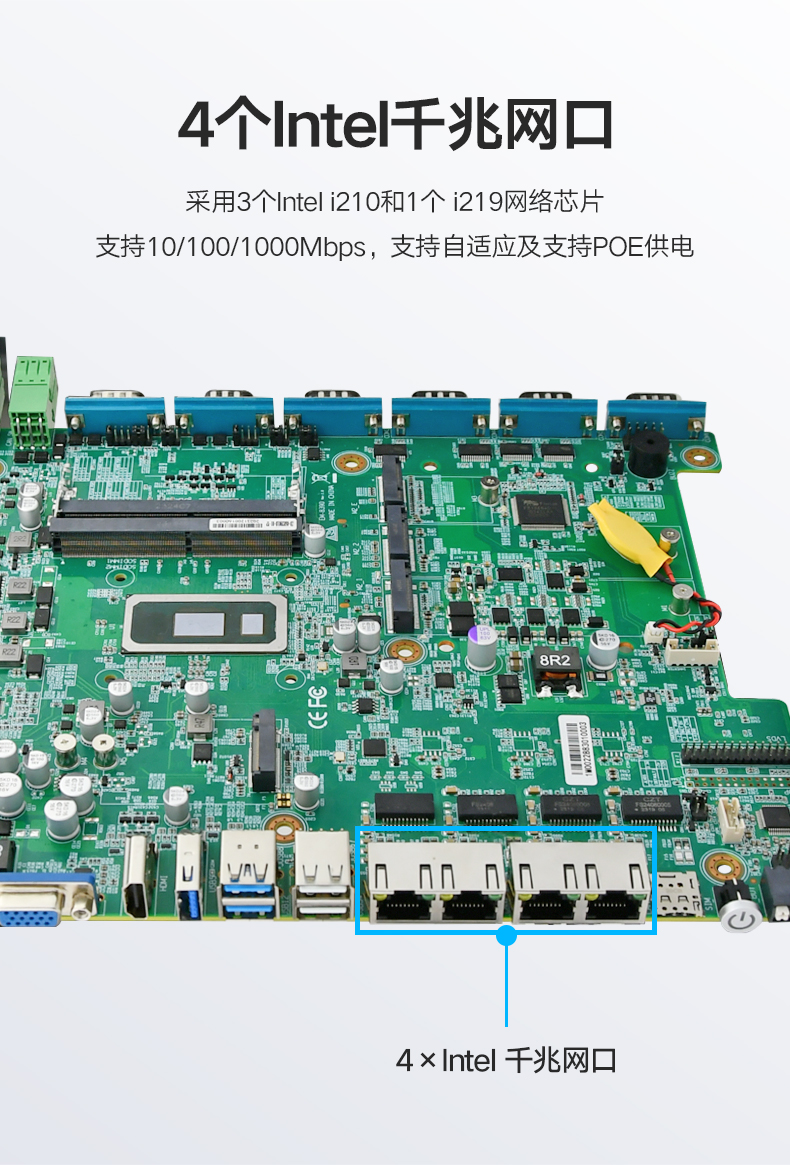

以太網	1x LAN I219 (10/100/1000Mbps自适應) 支持POE供電 3x LAN I210 (10/100/1000Mbps自适應) 支持POE供電
圖形控制	內置Intel GPU
顯示接口	1x VGA 1x HDMI(VGA、HDMI後IO面闆，） VGA支持分辨率最大為1920×1200@60Hz 1x HDMI支持最大分辨率為4096×2160@24Hz 1x EDP插針：EDP支持最大分辨率為4096x2304@60Hz, 24bpp； 1x LVDS插針：LVDS 支持最大分辨率1920×1200@60Hz (與EDP各選一個)
SATA接口	1x SATA3.0
M.2接口	2x M.2 M-key 接口(支持2280尺寸) 1x M.2 E-KEY 接口 1x M.2 B-KEY 接口
USB接口	3x USB3.0（後IO面闆）,2x USB2.0(後IO面闆) 2x USB2.0(1x插針）
串口	共6個RS232 4x RS232 (IO面闆）2x RS232(預留) 且COM1/COM2 支持RS422、RS485模式
CAN	2x CAN綠色端子(IO面闆)
擴展接口	1x 2Pin外置接口 1x 開關機按鍵
音頻	Realtek ALC897 HD Audio
	1x Line_out/MIC_in（後IO面闆）
	1x 4Pin小白座 2.5W功放功能
GPIO	8位可編程數字I/O 綠色端子
看門狗	255級定時器,可複位
風扇接口	2x 4Pin CPU風扇接口
電源類型	1x 2Pin DC_JACK或1x 2Pin鳳凰端子供電
供電電壓	DC 9-36V
溫度	工作溫度：0℃～60℃
溫度	存儲溫度：-40℃～85℃
濕度	5%～95%相對濕度, 無冷凝

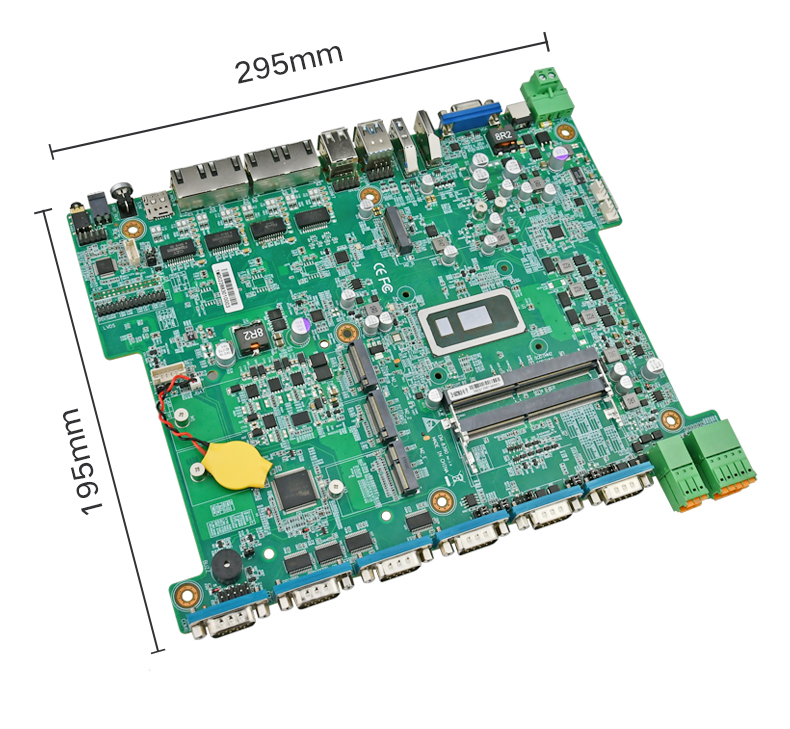

尺寸	295X195mm
