EP-2390 是基于 Intel Whiskey Lake-U，闆載 Intel Pentium5405U 等處理器的工業級低功 耗嵌入式主闆。1 條單通道 SODIMM 插槽，支持 DDR4 2133/2400，內存容量最高可達 32GB。 提供接口包括：1個标準的DB15 VGA顯示接口；1個标準的 HDMI接口；1個标準的 7Pin SATA 接口；2 個 COM 接口(1 個 DB9、1 個 2x5Pin 2.00mm 插針)；4 個标準 USB 3.0 接口；2 标準 USB2.0 接口；3 個千兆以太網接口，采用 Intel i211 千兆網卡芯片；；1 個 M.2 接口(支持 WIFI 功能) ；1 個 MSATA 接口、支持 MSATA 硬盤 ；1 個後 IO 音頻輸出接口、（1 個插針音頻接 口、支持 LINE_IN LINE_OUT2 MIC_IN）；1 個 2X5Pin 2.54mm GPIO 接口、可支持 8 路輸 入或輸出；可廣泛應用于遊戲機、數字标牌、媒體播放、雲終端、ATM 等智能終端領域、能滿 足目前市場上大多數專業客人的需求。
結構标準及尺寸 ：120mm x 120mm（長×寬）
主闆版本 ：ZB-02239010-01 Intel Pentium 5405U @2.30GHz 2 個 USB3.0 3 個網口 ZB-02239010-02 Intel Pentium 5405U @2.30GHz 4 個 USB3.0 2 個網口
處理器：Intel Pentium 5405U @2.30GHz
芯片組：Intel Whiskey Lake-U，最大功耗為 15W
系統內存：1 條 SODIMM DDR4 插槽 支持單通道 SODDR4 2133/2400MHz 容量最高可達 32GB 不支持 ECC
顯示接口：VGA：标準 DB15 接口,最大支持分辨率 1920x1200@60Hz HDMI：标準 HDMI 接口，最大支持分辨率 4096×2304@24Hz 支持 VGA+HDMI 雙顯
存儲接口：1 個标準的 7Pin SATA 接口 支持 SATA3.0、SATA2.0 和 SATA1.0 1 個 4Pin 小白座供電插座
網絡接口：3 個标準 RJ45 千兆網絡接口（LAN3 與 USB3_12 二選一） 采用 Intel i211 網絡芯片，支持 10/100/1000Mbps 支持自适應及 WOL 功能
音頻接口：采用 Realtek ALC662 音頻控制芯片，支持雙聲道，立體聲 1 個綠色的 Line_out 單孔後置插座 1 個 2x5Pin FP_AUDIO 前置音頻插針接口,支持 Mic-in、Line-in、Line-out2 功能
USB 接口：4 個标準的 USB3.0 接口(USB3_12 與 LAN3 二選一) 2 個标準的 USB2.0 接口，可連接鍵盤鼠标等設備
串行接口：1 個标準 DB9(COM1)串口 1 個 2x5Pin 2.0mm 插針(COM2)接口、可通過轉接線轉出标準 DB9 接口 COM1/2 由 IO 引出，均支持 RS232 模式
IO 功能：采用 Fintek F81866AD 2 個串口由 SIO 引出 1 個 1x4Pin CPU 風扇接口 1 個 2x5Pin GPIO 接口、由 SIO 引出、支持 8 路輸入或輸出
擴展接口：1 個 M.2 接口、支持 WIFI 功能 1 個标準 MINI_PCIE 接口、支持 MSATA 功能
供電類型： DC_JACK 或 2Pin 鳳凰端子 12V 供電
看門狗：255 級定時器溢出時，引起複位
OS 支持：Windows 10 64 bit Linux Ubuntu16.04 Linux Centos7
BIOS：AMI BIOS
環境溫度與濕度 ：工作溫度：0- +60℃ 存儲溫度：-40℃- +80℃ 工作濕度：5%-95%相對濕度，無凝結

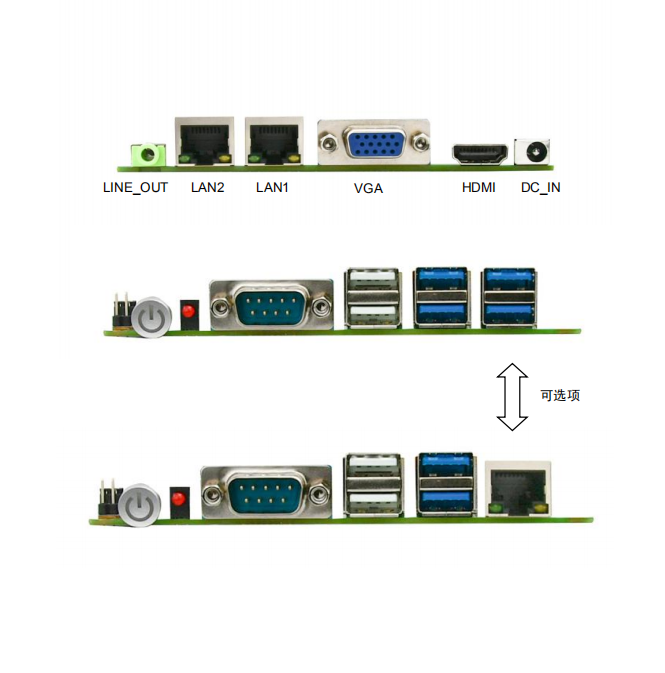

IO 接口介紹：
